一、機構介紹

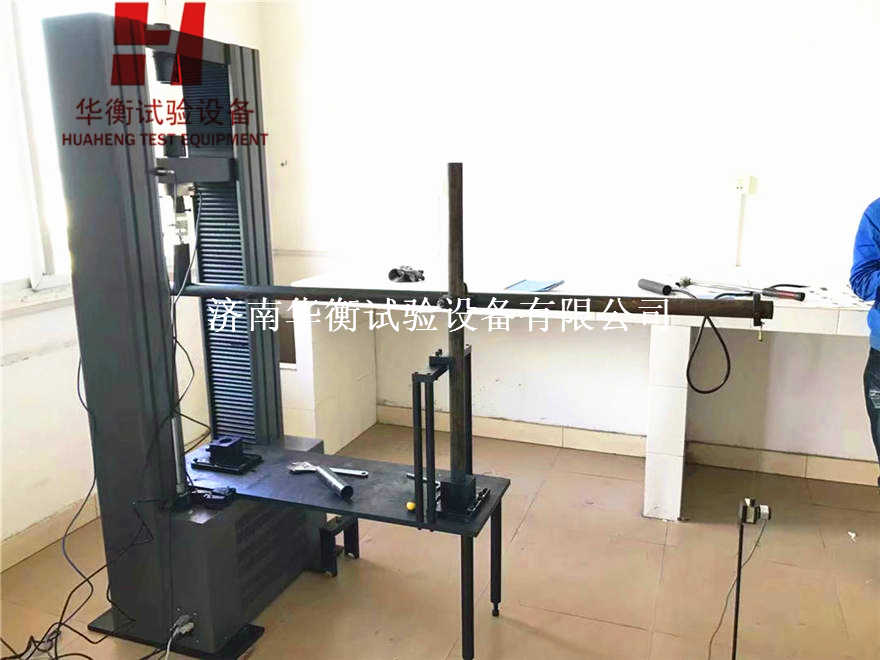

       微機控制盤扣式-碗扣式-鋼管腳手架扣件萬能試驗機由主機、計算機控制系統及附具組成。符合GB/T15831-2006《鋼管腳手架扣件》、GB 24911-2010《碗扣式鋼管腳手架構件》JGT503-2016《承插型盤扣式鋼管支架構件》中的各項要求。

采用雙空間結構，由交流伺服電機驅動，結合高精度傳感器，實現了套扣式鋼管腳手架試驗機的高精度、寬范圍、多功能的伺服控制。充分運用計算機技術對試驗機進行各種參數預置、自動測量、控制，數據處理，繪制各種曲線及打印等。

鋼管腳手架扣件試驗方法

1.對接扣件抗拉強度試驗

2.直角扣件抗滑移試驗

3.直角扣件抗破壞試驗

4.直角扣件扭轉剛度試驗

5.旋轉扣件抗滑移試驗

6.旋轉扣件抗破壞試驗

7.底座抗壓試驗

碗扣式鋼管腳手架構件試驗方法

1.上碗扣強度

2.下碗扣焊接強度

3.橫桿接頭強度

4.橫桿接頭焊接強度

5.可調支座抗壓強度

承插型盤扣式鋼管支架構件試驗方法：

1.連接盤單側抗剪強度

2.連接盤雙側抗剪強度

3.連接盤抗彎強度試驗

4.連接盤抗拉強度試驗

5.連接盤內側環焊縫抗剪強度

6.可調拖撐和可調底座抗壓強度



可選試驗項目

1、安全網力學輔具

2、安全帶力學輔具

4、其他拉伸、壓縮、彎曲、剪切輔具

三、主要技術指標

1.大試驗力：150kN；

2.試驗機等級：1級；

3.試驗力測量范圍：2%—100%FS

4.試驗力示值相對誤差：示值的±1%以內；

5.試驗力分辨力：大試驗力的1/±300000（全程分辨力不變）；

6.變形測量范圍：1%-100%FS；

7.變形示值相對誤差：示值的±0.5%以內；

8.變形分辨力：大變形量的1/±300000；

9.位移示值相對誤差：示值的±0.5%以內；

10.位移分辨力：0.01mm；

11.力控速率調節范圍：0.005-5%FS/S；

12.力控速率相對誤差：設定值的±1%以內；

13.變形速率調節范圍：0.02—5%FS/S；

14.變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；

15.橫梁速度調節范圍：0.01—300mm/min；（區間內速度可任意設定）

16.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；

17.恒力、恒變形、恒位移控制范圍：0.5%--100%FS；

18.恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；

19.有效拉伸空間：600mm

20.有效壓縮空間：600mm

21.有效試驗寬度：500mm；

22.主機外型尺寸（長×寬×高）：約790*490*2200mm；

23.電源：220V±10% 50HZ，2kW；

24.主機重量：約700kg。

試驗方法步驟簡述

GB15831-2006《鋼管腳手架扣件》力學性能試驗方法
抗滑試驗		直角扣件	P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜
		旋轉扣件	P=7KN時，Δ1 ≤7㎜；P=10KN時，Δ2≤0.5㎜
抗破壞試驗		直角扣件	P=25KN時，扣件各部位不應破壞
		旋轉扣件	P=17KN時，扣件各部位不應破壞
扭轉剛度試驗		直角扣件	扭力矩為900N •m，f≤70㎜
抗拉試驗		對接扣件	P=4KN時，Δ≤2㎜
抗壓試驗		底座扣件	P=50KN時，扣件各部位不應破壞
GB/T24911-2010《碗扣式鋼管腳手架構件》力學性能試驗方法
上碗扣抗拉	碗扣抗拉			試驗力P由0KN加至15KN后完全卸載，再由0KN加至30KN，此加荷保持2min，各部分無損壞
下碗扣強度	碗扣焊接強度			試驗力P由0KN加至30KN后完全卸載，再由0KN加至60KN，此加荷保持2min，各部分無損壞
橫桿接頭強度	碗扣橫桿強度			試驗力P由0KN加至25KN后完全卸載，再由0KN加至50KN，此加荷保持2min，各部分無損壞
橫桿接頭焊接強度	碗扣橫桿接頭強度			試驗力P由0KN加至10KN后完全卸載，再由0KN加至25KN，此加荷保持2min，各部分無損壞
可調支座抗壓	碗扣可調支座抗壓強度			試驗力P由0KN加至50KN后完全卸載，再由0KN加至100KN，此加荷保持2min，各部分無損壞



JGT503-2016《承插型盤扣式鋼管支架構件》力學性能試驗方法
連接盤單側抗剪強度	Z	當P=30kN時，各部位不應破壞。
	B	當P=20kN時，各部位不應破壞。
連接盤雙側抗剪強度	Z	當P=21kN時，各部位不應破壞。
	B	當P=14kN時，各部位不應破壞。
連接盤抗彎強度試驗	Z或B	當彎矩值M=80 kN.cm時，各部位不應破壞。
連接盤內側環焊縫抗剪強度	Z	當P=120kN時，各部位不應破壞。
	B	當P=80kN時，各部位不應破壞。
可調托撐和底座抗壓強度	Z	當P=140kN時，各部位不應破壞。
	B	當P=100kN時，各部位不應破壞。
注：P為試驗荷載。
